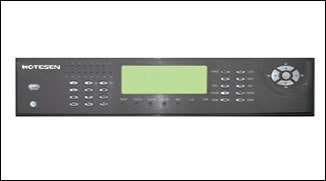

沃特森嵌入式硬盘录像机

产品概述： 　　· 产品类型：VERSAN威尔升第三代嵌入式网络硬盘录像机（无音频），DVR、DVS一体机。 　　· 视频压缩标准：H.264 　　· 视频处理芯片：DSP处理器 　　· 主CPU：嵌入式MPU处理器 　　· 操作系统：RTOS嵌入式操作系统 　　· 典型应用：无需监听声音的视频监控场合，如：用于安保的监控。 　产品型号： 　　· 订货型号: WTS-DVR8004HS WTS-DVR8009HS WTS-DVR8016HS 　特别说明： 　　· WTS-8004HS：4个视频输入通道，4路视频环通输出；1个主口视频输出；两路同步回放； 　　· WTS-8009HS：9个视频输入通道，9路视频环通输出；1个主口视频输出；两路同步回放； 　　· WTS-8016HS：16个视频输入通道，16路视频环通输出；1个主口视频输出；4路副口视频矩阵 　　· 输出；两路同步回放。 　技术参数： 　　· 实时监视图像分辨率：PAL：704*576（D1）；NTSC：704*540（D1）。 　　· 回放分辨率：PAL： 176*144（QCIF），352*288（CIF）； 　　· NTSC：176*120（QCIF），352*240（CIF）。 　　· 视频输入：4/9/16路（NTSC，PAL制式自动识别），BNC（电平：1.0Vp-p，阻抗：75Ω）。 　　· 视频输出（本地预览，主口）：1路（NTSC，PAL可选），BNC（电平：1.0Vp-p，阻抗：75Ω）。 　　· 视频输出（环通输出）：4/9/16路，BNC（电平：1.0Vp-p，阻抗：75Ω）。 　　· 视频矩阵输出（副口）：16×4（DS-8016HS），BNC（电平：1.0Vp-p，阻抗：75Ω）。 　　· 视频帧率：PAL：1/16—25帧/秒可调；NTSC：1/16—30帧/秒可调。 　　· 码流类型：视频流。 　　· 视频压缩输出码率：16K～2M可调，也可自定义（单位：bps）。 　　· 通讯接口：1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口。 　　· 键盘接口：1个（WTS-DVR8009、WTS-DVR8016）。 　　· 级联接口：1个（WTS-DVR8009、WTS-DVR8016）。 　　· 硬盘IDE接口：WTS-DVR8004：2个IDE接口，支持4个IDE硬盘； 　　　　　　　　　　 WTS-DVR8009与WTS-DVR8016：4个IDE接口，支持8个IDE硬盘； 　　　　　　　　　　 支持的每个硬盘容量达2000GB。 　　· USB接口：1个，协议：USB1.1。支持U盘，USB硬盘，USB刻录机。 　　· VGA接口：1个，分辨率：800×600/60Hz，800×600/75Hz，1024×768/60Hz。 　　· 报警输入/输出：WTS-DVR8004：4进/2出； 　　· WTS-DVR8009：12进/4出； 　　· WTS-DVR8016：16进/4出。 　　· 电源：90--135VAC或者180--265VAC，47--63 HZ。 　　· 功耗：WTS-DVR8004：22W；WTS-DVR8009：27W；WTS-DVR8016：32W（均不含硬盘）。 　　· 工作温度：-10℃--＋55℃。 　　· 工作湿度：10％--90％。 　　· 尺寸：19英寸标准机箱（450mm*450mm*95mm）。 　产品硬件接口： 　　· WTS-8004HS：4个视频输入通道，4路视频环通输出；1个主口视频输出；两路同步回放； 　　· WTS-8009HS：9个视频输入通道，9路视频环通输出；1个主口视频输出；两路同步回放； 　　· WTS-8016HS：16个视频输入通道，16路视频环通输出；1个主口视频输出；4路副口视频矩阵 　　· 输出；两路同步回放。 　　 　　· 视频输入：4/9/16路，标准BNC接口。 　　· 视频输出：1路本地预览输出，标准BNC接口； 　　　 　　　　　 1路本地预览输出，标准VGA接口； 　　　 　　　　　 4/9/16路视频环通输出，标准BNC接口； 　　　　　　　　　4路视频矩阵输出（仅WTS-DVR8016）。 　　· 本地备份：USB1.1标准接口（前面板）。 　　· 串行接口：1个RS-232，RJ45型接口；1个RS-485，3.96-4芯绿色弯针座。 　　· 键盘接口：1个，RJ45型接口。 　　· 级联接口：1个，RJ45型接口。 　　· 网络接口：1个，RJ45型接口。 　　· 报警输入：4/8/16个。 　　· 报警输出：2/4个。
